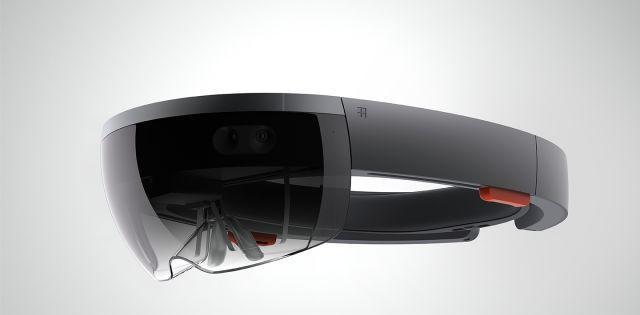

微软 Hololens
微软的Hololens可以说是现在完成度最高，体验效果最好的AR(MR)眼镜，已经被多家大型企业采用来辅助生产力，根据使用的企业反馈，的确很大程度上提高了工作效率，甚至可以说对现有的某些产业流程有了革命性的改变。当然Hololens现在还没有消费者版本，主要原因还是技术上的瓶颈导致Hololens的体验还没有达到消费者使用的程度，其中一个很主要的问题就是Hololens的视场角非常的小，垂直方向是17度，水平方向是35度左右，相当于双手平举端着一台17寸的显示屏这样的感觉，因为微软的成像技术使用的光波导技术，这是物理上的限制，所以要解决视场角过小问题，要么使用更加先进的成像技术，要么就是通过变通的方式来变相达成目的。
毕竟现有的光波导技术也是研究了好几年的，相对来说更加的成熟，所以要在短时间内替换新的成像技术似乎不太实际，现在微软的新专利表明微软似乎已经找到了解决问题的方法，在仍然使用现有成像技术的前提下，将视场角增加一倍。
微软新专利
简单的说，就是通过分割图像成2分单独传送，这样就有了两个独立的通道，虽然每个依然被限制在35度，但是最终用户看到的图像则可以达到70度。
该专利的发明者写道：
根据本技术的特定实施例，光波导包括至少两个中间组件，而每个中间组件用于支撑FOV的不同部分。更具体地讲，输入耦合器设计成在至少两个不同的方向上衍射光(如相反方向)，以将对应于图像的光引导到不同的中间组件。例如，通过适当调整输入耦合器的光栅周期，对应于FOV左半部分的光将转向左边中间组件。
另外，通过适当调整光栅周期，可以使不被引导至左边中间组件或右边中间组件的FOV的一部分(如FOV的中心部分)，进入渐逝衍射顺序。
更笼统地讲，通过适当设计和放置输入耦合器，并且适当放置和设计两个或多个中间组件，FOV的不同部分可以引导至不同的方向。这样的实施例可以提供两个显着的优点。
首先，即使每个中间组件分别支持相对较小的FOV(如不超过约35度的对角FOV)，这样的实施例仍然可以提供非常大的总对角FOV。
另外，由于只有FOV的期望部分被引导至每个不同的方向，因此可以显着地节省功率(如高达50%)。本技术的实施例演示已经表明，这样的实施例可以获得高达约70度的对角FOV，其中光波导的块体基板的折射率为约1.7(即n11.7)。

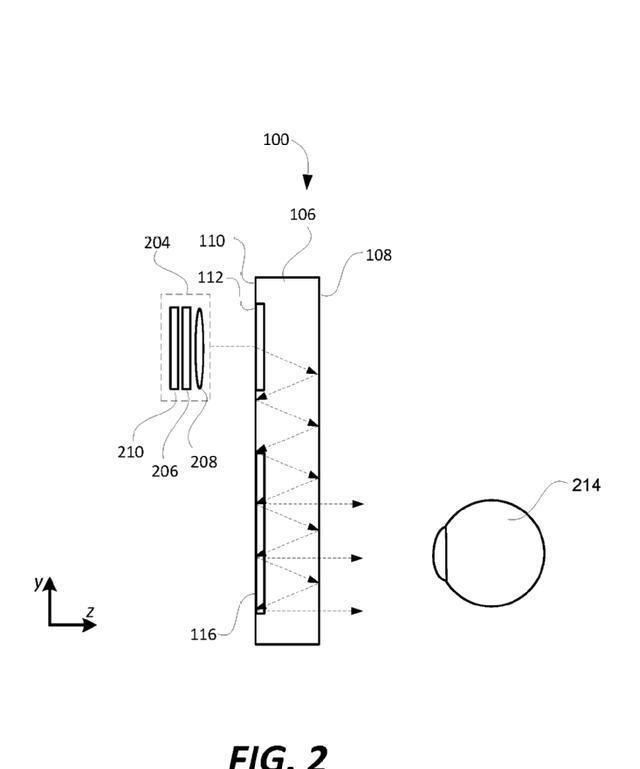

因此已经得到证明的是，与上文参考图FIGS.1A,IB,1C和2中的示例性波导100所能实现的FOV相比，本技术的实施例可以用于加倍对角FOV。通过适当的设计，本文所述的实施例可用于提供高达约90度或甚至更大的FOV。注意，除非另有说明，本文所用的术语FOV是指对角FOV。
值得高兴的是，微软已经在实际的硬件中展示了这一技术，也就是说当前这个解决方案不仅只停留于理论阶段。希望这能让微软的下一代Hololens能有更好的表现。
